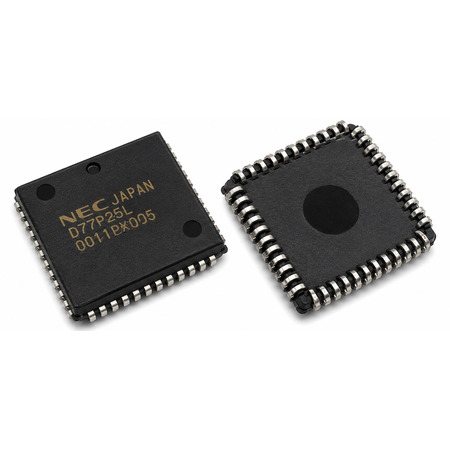

SMD CI UPD77P25L INTEGRATED CIRCUITS IC SMT

Características

CMOS de baixo consumo: consumo típico de corrente de 25 mA (77C25)
Execução rápida de instruções: 122 ns com clock de 8,192 MHz
Todas as instruções são executadas em um único ciclo de instrução
Síntese e análise de fala
Transmissores/Receptores multifrequenciais de duplo tom (DTMF)
Equalizadores
Controle adaptativo
Processamento numérico
Compatível por substituição (drop-in) com os modelos 77C20A / 7720A / 77P20
Palavra de dados de 16 bits
Instrução de multiplicação e instruções para execução rápida de programas: qualquer parte, qualquer combinação ou todas as operações a seguir podem constituir uma única instrução executada em 122 ns:
Carregar entrada do multiplicador
Carregar entrada do multiplicador × multiplicador
Multiplicar (automático)
Carregar produto nos registradores de saída (automático)
Adicionar produto ao acumulador
Mover ponteiro de dados da coluna da RAM
Mover ponteiro da ROM
Mover ponteiro de dados da RAM
Retornar de sub-rotina
Arquitetura Harvard modificada, com três áreas de memória separadas:
ROM de instruções: 2048 × 24 bits
RAM de dados: 1024 × 16 bits
RAM de dados: 256 × 16 bits
Multiplicador de 16 × 16 bits; produto de 31 bits a cada instrução
Acumuladores duplos de 16 bits
Interrupção mascarável externa
Pilha de quatro níveis para sub-rotinas e/ou interrupções
Múltiplos recursos de entrada/saída (I/O):
Serial: 8 ou 16 bits (244 ns/bit)
Paralelo: 8 ou 16 bits
DMA (Acesso Direto à Memória)
Compatível com a maioria dos microprocessadores, incluindo:
µPD8080
µPD8085
µPD8086/88
µPD780 (Z80®)
Família µPD78xx
Opções de encapsulamento:
DIP de 28 pinos
DIP de 32 pinos
SOP de 32 pinos
PLCC de 44 pinos
Alimentação única de +5 volts
