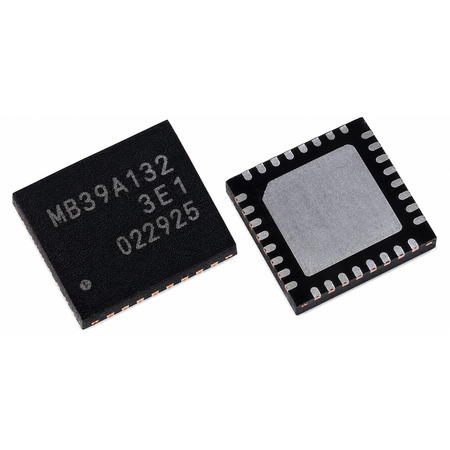

SMD CI MB39A132 INTEGRATED CIRCUITS IC SMT

CARACTERÍSTICAS

• Compatível com baterias de 2/3/4 células
• Dois circuitos integrados de controle de corrente constante
• Função integrada de detecção de adaptador CA (pino ACOK)
• Precisão de ajuste da tensão de carga: ±0,5% (Ta=+25°C a +85°C)
• O ajuste da tensão de carga pode ser selecionado sem o uso de um resistor externo. (4,00 V/célula, 4,20 V/célula, 4,35 V/célula) A tensão de saída também pode ser ajustada livremente usando um resistor externo.
• Dois amplificadores integrados de alta precisão para detecção de corrente Tensão de offset de entrada: +3 mV Precisão de detecção: ±1 mV (+INC1, +INC2=3 V para VCC)
• O ajuste da corrente de carga pode ser selecionado e ativado sem o uso de um resistor externo. (RS=20 mΩ: 2,85 A) A corrente de carga também pode ser ajustada livremente usando um resistor externo.
• A frequência de comutação pode ser definida usando um resistor externo. (O MB39A132 possui um sintonizador de frequência integrado) capacitor de ajuste: 100 kHz a 2 MHz
• Função integrada de controle de tempo de desligamento
• No modo de espera (Icc = 6 μV no modelo A (típico)), somente a função de detecção do adaptador CA está em operação.
• Estágio de saída integrado para retificação síncrona de MOSFET de canal N
• Função integrada de parada de carga em caso de baixa tensão no pino VCC
• Função integrada de partida suave, cujo tempo de ajuste pode ser configurado.
• Equipado com uma função que permite a operação independente do amplificador de detecção de corrente do adaptador CA
• Embalagem: QFN-32
