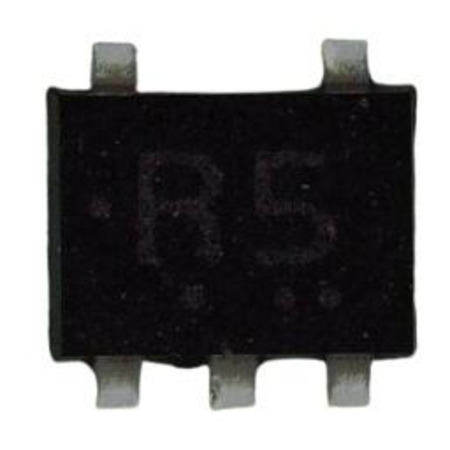

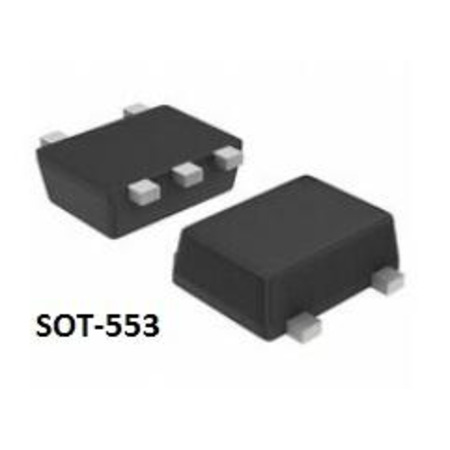

SMD CI TC7SZ04AFE (TE85L,F) INVERTER INTEGRATED CIRCUITS IC SMT

Características

• Acionamento de alta saída: ±24 mA (típico)
@VCC = 3 V
• Operação em altíssima velocidade: tPD 2,4 ns (típico)
@VCC = 5 V, 50 pF
• Faixa de tensão de operação: VCC (opr) = 1,8~5,5 V
• Retenção de dados da tensão de alimentação: VCC = 1,5~5,5 V
• Desempenho de travamento: ±500 mA
• Desempenho de descarga eletrostática: Modelo de corpo humano > ±2000 V
Modelo de máquina > ±200 V
• Proteção contra desligamento em todas as entradas.
• Desempenho equivalente ao da série TC74LCX quando operado a 3,3 V VCC
• Tempo de subida e descida de entrada (tr, tf) (condição de operação recomendada)
@VCC = 1,8 V, 2,5 V ± 0,2 V: 0~20 ns/V
@VCC = 3,3 V ± 0,3 V: 0~10 ns/V
@VCC = 5,5 V ± 0,5 V: 0~5 ns/V
