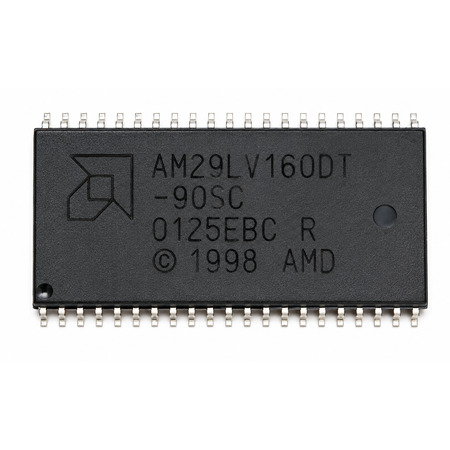

SMD CI AM29LV160DT-90SC INTEGRATED CIRCUITS IC SMT

CARACTERÍSTICAS DISTINTIVAS

Operação com fonte de alimentação única
— Faixa de tensão total: operações de leitura e gravação de 2,7 a 3,6 V para aplicações alimentadas por bateria
— Faixa de tensão regulada: operações de leitura e gravação de 3,0 a 3,6 V e compatibilidade com microprocessadores de alto desempenho de 3,3 V nFabricado com tecnologia de processo de 0,23 μm
— Totalmente compatível com o dispositivo Am29LV160B de 0,32 μm nAlto desempenho
— Tempos de acesso de até 70 ns nConsumo de energia ultrabaixo (valores típicos a 5 MHz)
— Corrente de 200 nA no modo de suspensão automática (Sleep)
— Corrente de 200 nA no modo de espera (standby)
— Corrente de leitura de 9 mA
— Corrente de programação/apagamento de 20 mA nArquitetura de setores flexível
— Um setor de 16 KB, dois de 8 KB, um de 32 KB e trinta e um de 64 KB (modo byte)
— Um setor de 8 Kwords, dois de 4 Kwords, um de 16 Kwords e trinta e um de 32 Kwords (modo word)
— Suporta apagamento de chip completo
— Recursos de proteção de setor: método de hardware para bloquear um setor e impedir operações de programação ou apagamento nele; setores podem ser bloqueados no sistema ou via equipamento de programação; recurso de desproteção temporária de setor permite alterações de código em setores previamente bloqueados nComando de Programação "Unlock Bypass"
— Reduz o tempo total de programação ao executar múltiplas sequências de comandos de programação nConfigurações de bloco de inicialização (boot block) no topo ou na base disponíveis nAlgoritmos integrados
— Algoritmo de apagamento integrado pré-programa e apaga automaticamente todo o chip ou qualquer combinação de setores designados
— Algoritmo de programação integrado grava e verifica automaticamente dados em endereços especificados nGarantia mínima de 1.000.000 de ciclos de gravação por setor nRetenção de dados de 20 anos a 125°C
— Operação confiável durante toda a vida útil do sistema nOpções de encapsulamento
— FBGA de 48 esferas
— TSOP de 48 pinos
— SO de 44 pinos nCompatível com CFI (Common Flash Interface)
— Fornece informações específicas do dispositivo ao sistema, permitindo que o software host se reconfigure facilmente para diferentes dispositivos Flash nCompatibilidade com padrões JEDEC
— Compatibilidade de pinagem e software com memórias Flash de fonte única
— Proteção superior contra gravação inadvertida nData# Polling e bits de alternância (toggle bits)
— Fornece um mecanismo de software Pino Ready/Busy# (RY/BY#)
— Fornece um método via hardware para detectar a conclusão de um ciclo de programação ou apagamento (não disponível no encapsulamento SO de 44 pinos). Suspensão/Retomada de Apagamento (Erase Suspend/Erase Resume)
— Suspende uma operação de apagamento para ler dados de, ou programar dados em, um setor que não está sendo apagado, retomando em seguida a operação de apagamento. Pino de reset via hardware (RESET#)
— Método via hardware para reiniciar o dispositivo para o modo de leitura de dados da matriz.
