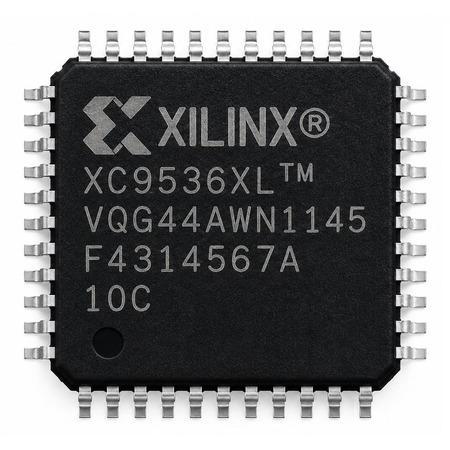

SMD CI XC9536XL INTEGRATED CIRCUITS IC SMT

Características

• Atrasos lógicos pino a pino de 5 ns
• Frequência do sistema de até 178 MHz
• 36 macrocélulas com 800 portas utilizáveis
• Disponível em encapsulamentos de dimensões reduzidas
- PLCC de 44 pinos (34 pinos de E/S de usuário)
- VQFP de 44 pinos (34 pinos de E/S de usuário)
- CSP de 48 pinos (36 pinos de E/S de usuário)
- VQFP de 64 pinos (36 pinos de E/S de usuário)
- Opção sem chumbo (Pb-free) disponível para todos os encapsulamentos
• Otimizado para sistemas de alto desempenho de 3,3 V
- Operação de baixo consumo de energia
- Pinos de E/S tolerantes a 5 V aceitam sinais de 5 V, 3,3 V e 2,5 V
- Capacidade de saída de 3,3 V ou 2,5 V
- Tecnologia CMOS avançada com geometria de 0,35 mícrone tecnologia Fast FLASH™
• Recursos avançados de sistema
- Programável no sistema (In-system programmable)
- Fixação de pinos e roteabilidade superiores com matriz de comutação Fast CONNECT™ II
- Blocos de Função de 54 entradas (largura expandida)
- Até 90 termos-produto por macrocélula comalocação individual de termos-produto
- Inversão de clock local com três clocks globais e um clock baseado em termo-produto
- Habilitação de saída individual por pino de saída
- Histerese de entrada em todas as entradas de usuário e de pinos boundary-scan
- Circuitos de retenção de barramento (bus-hold) em todas as entradas de pinos de usuário
- Suporte completo ao padrão IEEE 1149.1 boundary-scan (JTAG)
• Programação simultânea rápida
• Controle de taxa de variação (slew rate) em saídas individuais
• Recursos aprimorados de segurança de dados
• Excelente qualidade e confiabilidade
- Durabilidade superior a 10.000 ciclos de programação/apagamento
- Retenção de dados por 20 anos
- Proteção contra ESD superior a 2.000 V
• Compatível em pinagem com o dispositivo XC9536 (núcleo de 5 V)nos encapsulamentos PLCC de 44 pinos e CSP de 48 pinos
AVISO: Faixa de temperatura de programação de
TA = 0 °C a +70 °C
