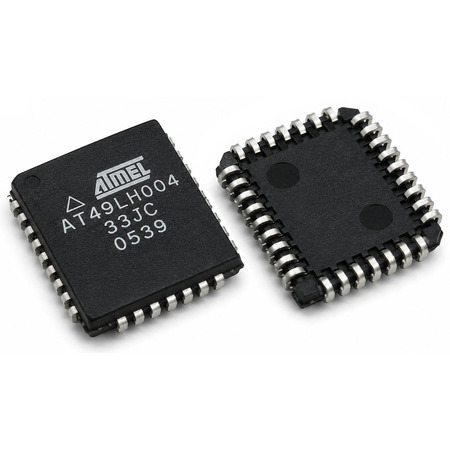

SMD CI AT49LH004-33JC INTEGRATED CIRCUITS IC SMT

Características

• Em conformidade com a Revisão 1.1 da Especificação de Interface LPC (Low-Pin Count) da Intel
– Suporta ciclos de leitura e escrita de memória tanto para FWH (Firmware Hub) quanto para LPC
• Detecção automática de ciclos de memória FWH e LPC
– Pode ser utilizado como FWH para chipsets Intel das séries 8xx, E7xxx e E8xxx
– Pode ser utilizado como memória Flash LPC para chipsets não Intel
• Divisão de setores flexível e otimizada para aplicações de BIOS
– Um setor "Top Boot" de 32 KB, dois setores de 8 KB, um setor de 16 KB,
sete setores de 64 KB
– Ou a matriz de memória pode ser dividida em oito setores uniformes de 64 KB para operações de apagamento
• Duas interfaces configuráveis
– Interface FWH/LPC para operação no sistema (in-system)
– Interface de endereços multiplexados (A/A Mux) para programação durante
a fabricação
• Interface FWH/LPC
– Opera com o clock do barramento PCI de 33 MHz
– Interface de comunicação de 5 sinais, suportando leitura e escrita de bytes
– Dois pinos de proteção de escrita via hardware: TBL para o setor "Top Boot" e WP para todos
os demais setores
– Cinco pinos de entrada de uso geral (GPI) para flexibilidade no projeto do sistema
– Pinos de identificação (ID) para seleção de múltiplos dispositivos
– Registradores de bloqueio de setor para proteção individual de leitura e escrita de setores
• Interface A/A Mux
– Interface de endereços multiplexados de 11 pinos e interface de dados de 8 pinos
– Facilita a programação rápida, seja no sistema (in-system) ou fora dele (out-of-system)
• Operação com tensão única
– Tensão de alimentação de 3,0 V a 3,6 V para operações de leitura e escrita
• Opções de encapsulamento padrão da indústria
– PLCC de 32 pinos
– TSOP de 40 pinos
• Opção de encapsulamento ecológico (Green) – livre de chumbo (Pb) e halogênios
