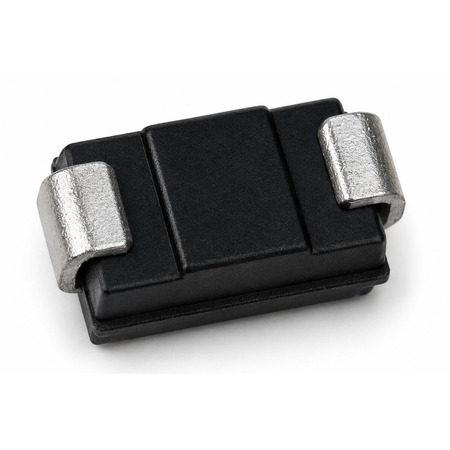

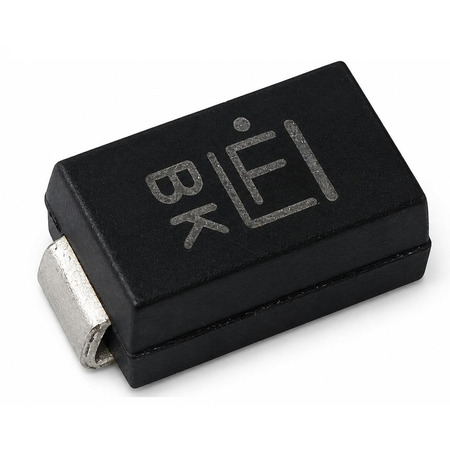

SMD DI TVS SMAJ14A ESD SUPRESSOR DIODE SMT

CARACTERÍSTICAS

■ Potência de pico de pulso de 400 W capacidade de forma de onda de 10/1000 μs
taxa de repetição (ciclos de trabalho): 0,01%
■ Pacote SMD de baixo perfil para montagem em superfície, minimizando
a área ocupada na placa de circuito impresso
■ O modo de falha típico é curto-circuito devido à tensão ou
corrente sobreespecificada
■ Teste de filamento conduzido com base na norma JEDEC JESD201A
(Tabelas 4a e 4c) – aprovado nas classes 1 e 2
■ Proteção ESD IEC 61000-4-2: 30 kV (Ar), 30 kV (Contato)
■ Junção do chip passivada com vidro
■ Baixa resistência dinâmica
■ VBR @ TJ = VBR@25 °C × (1 + αT × (TJ - 25)), αT
(Coeficiente de Temperatura) valor típico: 0,1%
■ Composto reconhecido atendendo à classificação de inflamabilidade UL94 V-0
■ Livre de halogênio e em conformidade com RoHS
■ Livre de chumbo E3: 2º nível interconexão livre de chumbo;
material de acabamento do terminal estanho (Sn) (IPC/JEDEC J-STD609A.01)
■ Reconhecido pela UL 497B como um circuito de proteção de loop isolado
■ Produtos fabricados fora da China disponíveis (peças com sufixo E)
