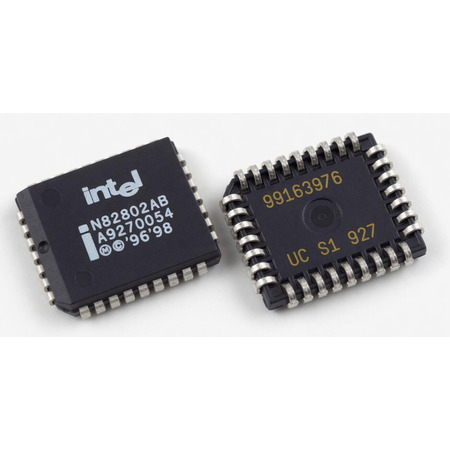

SMD CI N82802AB INTEGRATED CIRCUITS IC SMT

Características do produto

Compatibilidade com a plataforma Intel
 Permite infraestrutura de plataforma com segurança aprimorada; facilita a opção de remoção do ISA.
Modo de interface de hardware do hub de firmware
 Interface de comunicação de 5 sinais com suporte a leituras e gravações byte a byte
 Proteção de leitura e gravação baseada em registradores para cada bloco de armazenamento de código/dados
 Pinos de proteção contra gravação por hardware para o bloco de inicialização superior e os demais blocos de armazenamento de código/dados
 5 GPIs adicionais para flexibilidade de projeto da plataforma
 Contém um gerador de números aleatórios (RNG) de hardware para aprimorar a segurança da plataforma
 Interface de usuário de comando (CUI) integrada para solicitar acesso a opções de bloqueio, programação e apagamento.
A CUI também lida com solicitações de dados residentes em registradores de status, ID e bloqueio de bloco.
 Opera com clock PCI de 33 MHz e E/S de 3,3 V.
Pacotes padrão da indústria

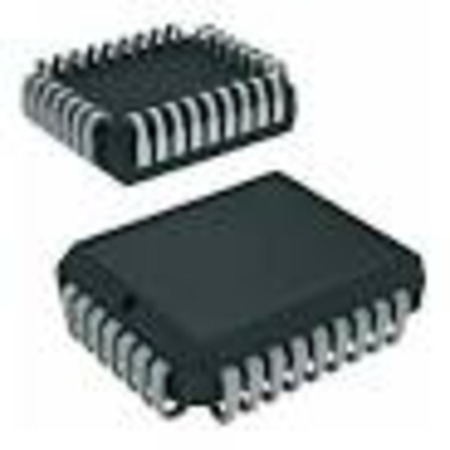

(TSOP de 40 camadas ou PLCC de 32 camadas)
Duas interfaces configuráveis
 Interface de hub de firmware para operação da plataforma
 Interface de endereço/multiplexação de endereços (A/A Mux)
para programação durante a
fabricação
4 ou 8 Mbits de memória flash para armazenamento não volátil de código/dados da plataforma
 Seções de memória de 64 KB com bloqueio simétrico
 Disponível em densidades de 8 Mbit (Intel® 82802AC) e 4 Mbit (Intel® 82802AB)
 Programação automática de bytes e apagamento de blocos via
uma Máquina de Estado de Escrita (WSM) integrada
Interface/modo de endereço/multiplexação de endereços (A/A Mux)
 Interface de E/S de endereço multiplexado de 11 pinos e dados de 8 pinos
 Suporta gravação rápida na placa ou Programação fora do sistema
para fabricação
Faixa de temperatura operacional da carcaça
Especificações da fonte de alimentação
 Vcc: 3,3 V ± 0,3 V
 Vpp: 3,3 V e 12 V para programação rápida,
(máximo de 80 horas)
