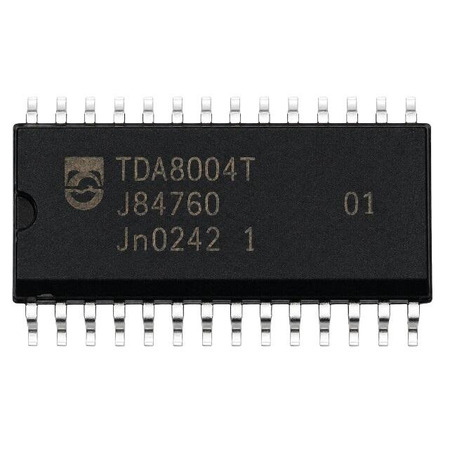

SMD CI TDA8004T/C1 INTEGRATED CIRCUITS IC SMT

Características

■ Alimentação de 3 V ou 5 V ao CI (GND e VDD)
■ Conversor elevador para geração de VCC (alimentado separadamente com uma fonte de 5 V ± 10%,
VDDP e PGND)
■ 3 linhas de E/S bidirecionais com buffer half-duplex específicas protegidas (C4, C7 e C8)
■ Regulação VCC de 5 V ± 5% em condensadores cerâmicos multicamadas de 2 × 100 nF ou 1 × 100 nF e 1 × 220 nF
com baixa resistência equivalente em série (ESR), ICC < 65 mA em
4,5 V < VDDP < 6,5 V, picos de corrente de 40 nA até 20 MHz, com tempos de subida e
descida controlados, deteção de sobrecarga filtrada (aproximadamente 90 mA)
■ Proteções térmicas e contra curto-circuitos em todos os contactos da placa
■ Ativação automática e Sequências de desativação (iniciadas por software ou hardware
em caso de curto-circuito, remoção do cartão, sobreaquecimento ou queda de alimentação)
■ Proteção melhorada contra descarga eletrostática (ESD) no lado do cartão (> 6 kV)
■ Oscilador de cristal integrado de 26 MHz
■ Geração de relógio para o cartão até 20 MHz (dividido por 1, 2, 4 ou 8 através dos sinais CLKDIV1 e CLKDIV2)
■ Controlo não invertido de RST através do pino RSTIN
■ Compatibilidade com ISO 7816, GSM11.11 e EMV (sistemas de pagamento)
■ Supervisor de alimentação para eliminação de picos durante o arranque e o encerramento
■ Um sinal de estado multiplexado OFF
