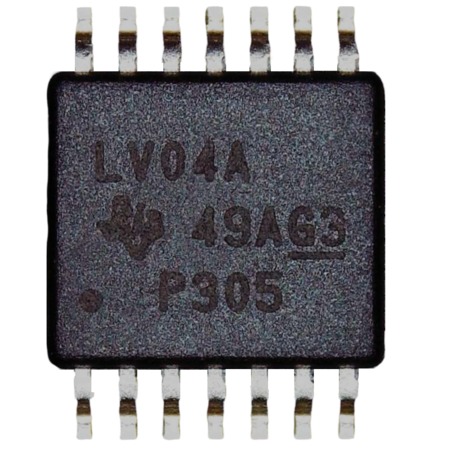

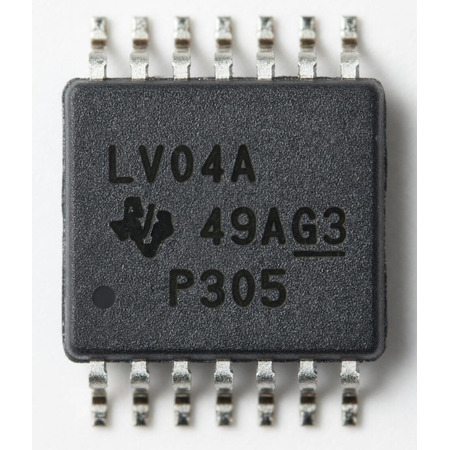

SMD CI SN74LV04APWR INTEGRATED CIRCUITS IC SMT

RECURSOS

• Operação VCC de 2 V a 5,5 V
• Tpd máximo de 6,5 ns a 5 V
• Desempenho de travamento excede 250 mA
Por JESD 17
• VOLP típico (salto de aterramento de saída)
< 0,8 V em VCC = 3,3 V, TA = 25 °C
• VOHV típico (sub-sinalização de VOH de saída)
> 2,3 V em VCC = 3,3 V, TA = 25 °C
• Suporta operação de tensão de modo misto em
Todas as portas
• Ioff suporta operação de modo de desligamento parcial
• Proteção ESD excede JESD 22
– Modo corpo humano de 2000 V
– Modelo de máquina de 200 V
– Modelo de dispositivo carregado de 1000 V
