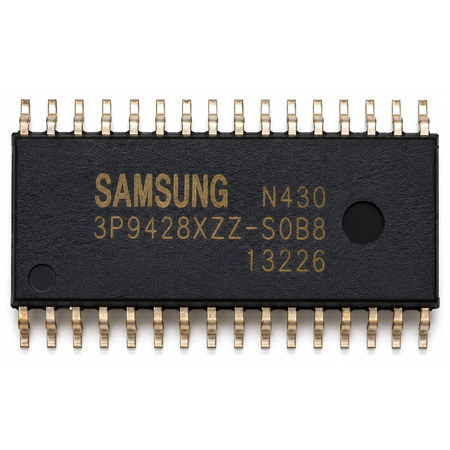

SMD CI S3P9428XZZ-SOB8 INTEGRATED CIRCUITS IC SMT

Características (Features)
CPU
Núcleo de CPU baseado no SAM87RI.
Memória
208 bytes de registradores de uso geral (RAM).
4 KB (8K bytes) de memória de programa interna (ROM).
Conjunto de Instruções
41 instruções.
O núcleo SAM87RI oferece todas as instruções do SAM87, exceto:
instrução de palavras em ordem invertida (word-oriented);
multiplicação;
divisão;
algumas instruções de um único byte.
Tempo de Execução das Instruções
375 ns, no mínimo, a 16 MHz.
Interrupções
9 fontes de interrupção e 1 vetor.
1 nível de prioridade para interrupções.
Entradas/Saídas Gerais (General I/O)
Quatro portas de entrada/saída (total de 24 pinos).
Portas programáveis por bit.
Entrada/Saída Serial (Serial I/O)
Um módulo de comunicação serial síncrono.
Taxas de transmissão e recepção selecionáveis.
Interface IC Multi-Mestre (Multi-Master IC-Bus)
Interface periférica serial.
Circuito de Detecção de Cruzamento por Zero
Circuito que gera um sinal digital sincronizado com um sinal de entrada em corrente alternada (CA/AC).
Circuito Interno de Reset (LVD)
Detector de baixa tensão para reinicialização segura.
Temporizadores/Contadores (Timer/Counters)
Temporizador básico de 8 bits para função de watchdog.
Um temporizador/contador de 8 bits com três modos de operação.
Um temporizador/contador de 8 bits.
Módulo PWM
PWM de 12 bits, 2 canais (máx. 250 kHz).
Quadro de extensão de 6 bits + 6 bits.
Um temporizador/contador de 8 bits.
Conversor A/D
12 entradas analógicas.
Conversão com resolução de 10 bits.
Faixa de Frequência do Buzzer
Geração de sinais de 200 Hz a 20 kHz.
Frequência do Oscilador
Oscilador externo de cristal 1 MHz a 16 MHz.
Clock da CPU: máximo de 16 MHz.
Oscilador RC: 4 MHz (típico).
Faixa de Temperatura de Operação
-40°C a +85°C.
Faixa de Tensão de Operação
3,0 V a 5,5 V (LVD).
1,8 V a 5,5 V (sem LVD).
Especificação do Protocolo da Interface OTP
Interface Serial OTP.
Encapsulamentos Disponíveis (Package Types)
S3C9424/C9428:
32 pinos SOP-450 (3,3 V LVD)
30 pinos SDIP-410 (3,3 V LVD)
28 pinos SOP-375
