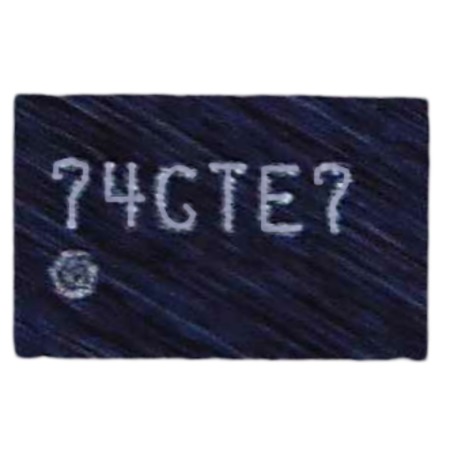

SMD CI SN74AVCH1T45YZPR SINGLE-BIT DUAL-SUPPLY BUS TRANSCEIVER INTEGRATED CIRCUITS IC SMT

Recursos

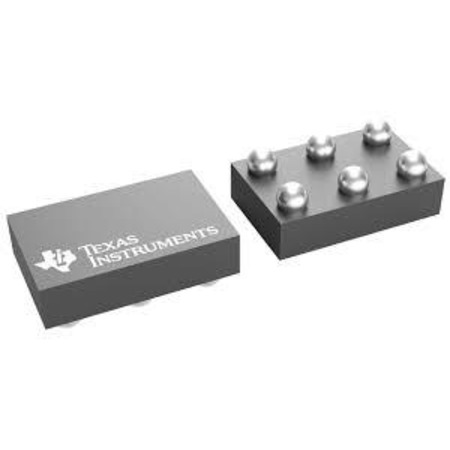

• Disponível nos pacotes NanoStar™
e NanoFree™ da Texas Instruments
• Os níveis VIH e VIL das entradas de controle (DIR) são
referenciados à tensão VCCA
• O Bus Hold nas entradas de dados elimina a necessidade de
resistores pullup e pulldown externos
• Isolamento VCC
• Design de trilho duplo totalmente configurável
• As E/Ss são tolerantes a 4,6 V
• O Ioff suporta operação no modo de desligamento parcial
• Taxas de dados máximas típicas
– 500 Mbps (tradução de 1,8 V para 3,3 V)
– 320 Mbps (tradução de <1,8 V para 3,3 V)
– 320 Mbps (tradução para 2,5 V ou 1,8 V)
– 280 Mbps (tradução para 1,5 V)
– 240 Mbps (tradução para 1,2 V)
• Desempenho de travamento Excede 100 mA por
JESD 78, Classe II
• Proteção ESD excede JESD 22
– Modelo de corpo humano (A114-A): 2000 V
– Modelo de máquina (A115-A): 200 V
– Modelo de dispositivo carregado (C101): 1000 V
