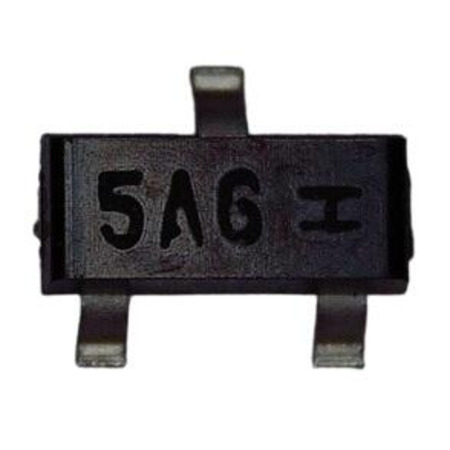

SMD DI ZE SZMMBZ5V6ALT1G ZENER DIODES SMT

Características

• O pacote SOT-23 permite duas configurações unidirecionais separadas ou uma única configuração bidirecional
• Faixa de tensão de ruptura Zener padrão: 5,6 V a 47 V
• Potência de pico: 24 ou 40 W a 1,0 ms (unidirecional),
conforme forma de onda da Figura 6
• Classificação ESD:
− Classe 3B (> 16 kV) conforme o modelo do corpo humano
− Classe C (> 400 V) conforme o modelo da máquina
• Classificação ESD IEC61000-4-2 Nível 4, descarga de contato de ±30 kV
• Tensão máxima de fixação na corrente de pulso de pico
• Baixa fuga < 5,0 A
• Classificação de inflamabilidade UL 94 V-0
• Prefixo SZ para aplicações automotivas e outras que exigem requisitos exclusivos de mudança de local e controle; Qualificação AEC-Q101 e
Compatível com PPAP
• Estes dispositivos são livres de chumbo e estão em conformidade com a RoHS
